Digitální ukazatel na DIN lištu pro analogové signály | 4x výstupní relé | analogový výstup
Kód: I160Související produkty
Detailní popis produktu
Digitální ukazatel na DIN lištu pro analogové signály | 4x výstupní relé | analogový výstup
Technické parametry
| Vstup | 0 - 20 mA DC 4 - 20 mA DC 0 - 10 V DC uživatelsky stavitelný v rozsahu 0 - 22 mA DC a 0 - 11 V DC vstup umí pracovat v bipolárním módu (+/- 20mA DC a +/- 10V DC) |
| Analogový výstup IZOLOVANÝ |
proudový: 0 - 20 mA DC (aktivní/pasivní - volitelně) proudový: 4 - 20 mA DC (aktivní/pasivní - volitelně) napěťový: 0 - 10 V DC uživatelsky stavitelný rozsah teplot pro analogový výstup |
| Limitní výstup | 4 limity 2x přepínací kontakt relé, 230 VAC @ 5A 2x transistorový výstup 30 VDC @ 100mA plně stavitelné v celém rozsahu + časové a hodnotové hystereze |
| Displej | LED 14,2 mm červené barvy |
| Rozsah | -29999 až +29999 digitů |
| Napájení | univerzální 24 V AC/DC ( tolerance -15% / +20% ) galvanicky odděleno |
| Příkon | 2,5 Watt - základní ukazatel bez rozšíření Přístroj má vlastní pojistku T500 mA |
| Rozlišení | analogový vstup 20 bitů analogový výstup 14 bitů |
| Krytí | IP20 |
| Rozměry | 89 x 90 x 58 mm (šířka x výška x hloubka) montáž na DIN lištu 35mm |
| Doplňující informace | volba reakce relé na poruchu čidla volba reakce analogového výstupu na poruchu čidla nastavení hystereze (rozsahová i časová) možnost volby intenzity jasu displeje ve dvou stupních všechna nastavení přístroje jsou uložena v paměti EEPROM |
| Hmotnost | 270 g |
| Připojovací svorkovnice | max. průřez vodiče 2,5 mm |
| Pomocný zdroj | 24 VDC / 130 mA |
POPIS teplotního zobrazovače

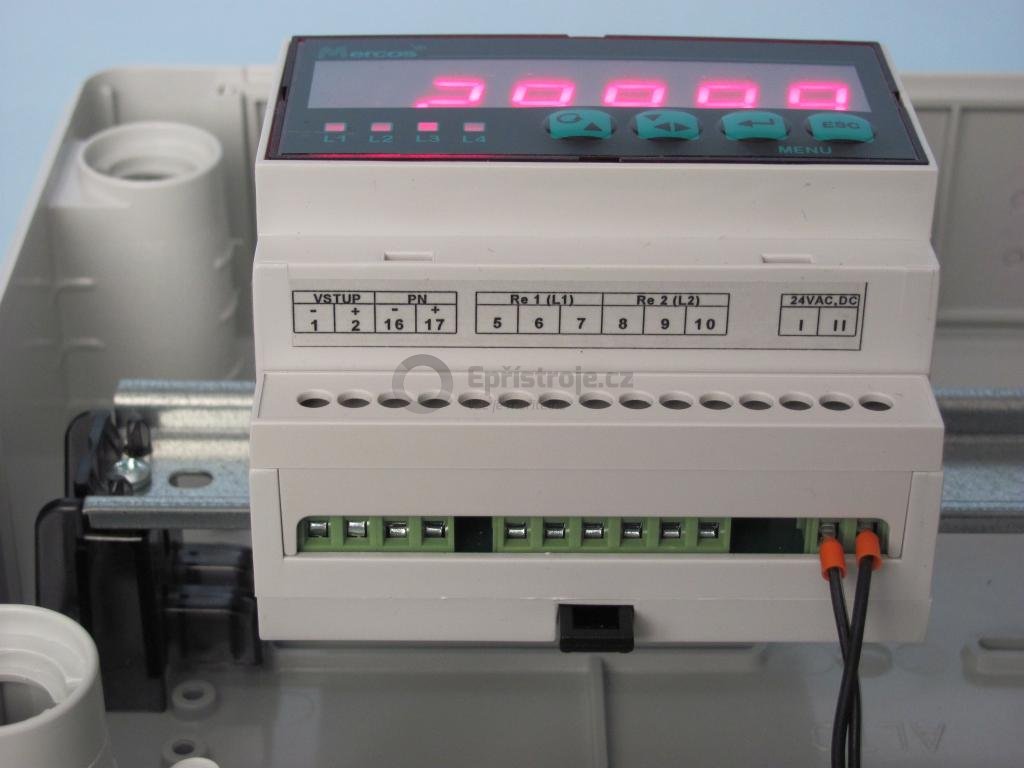

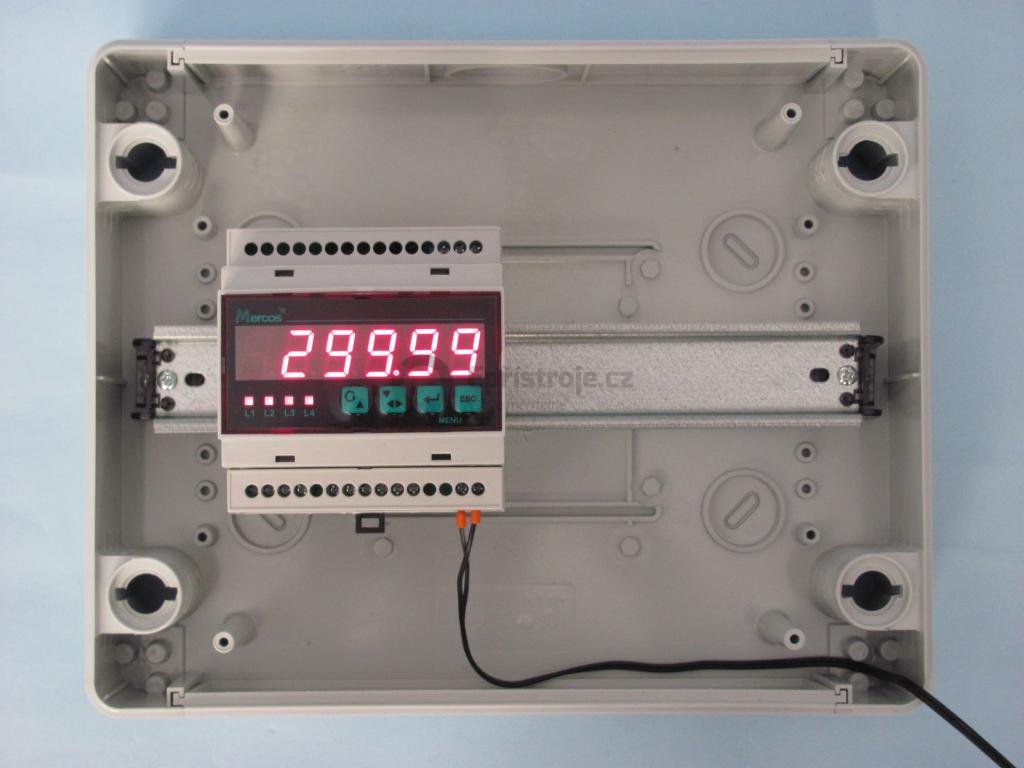

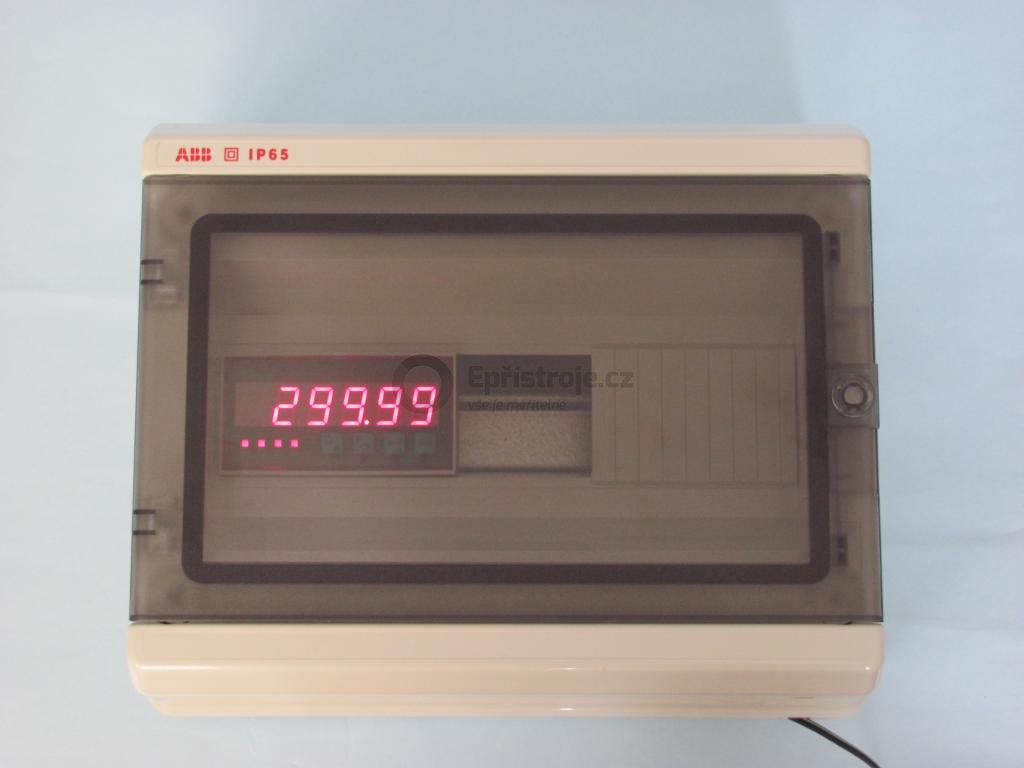

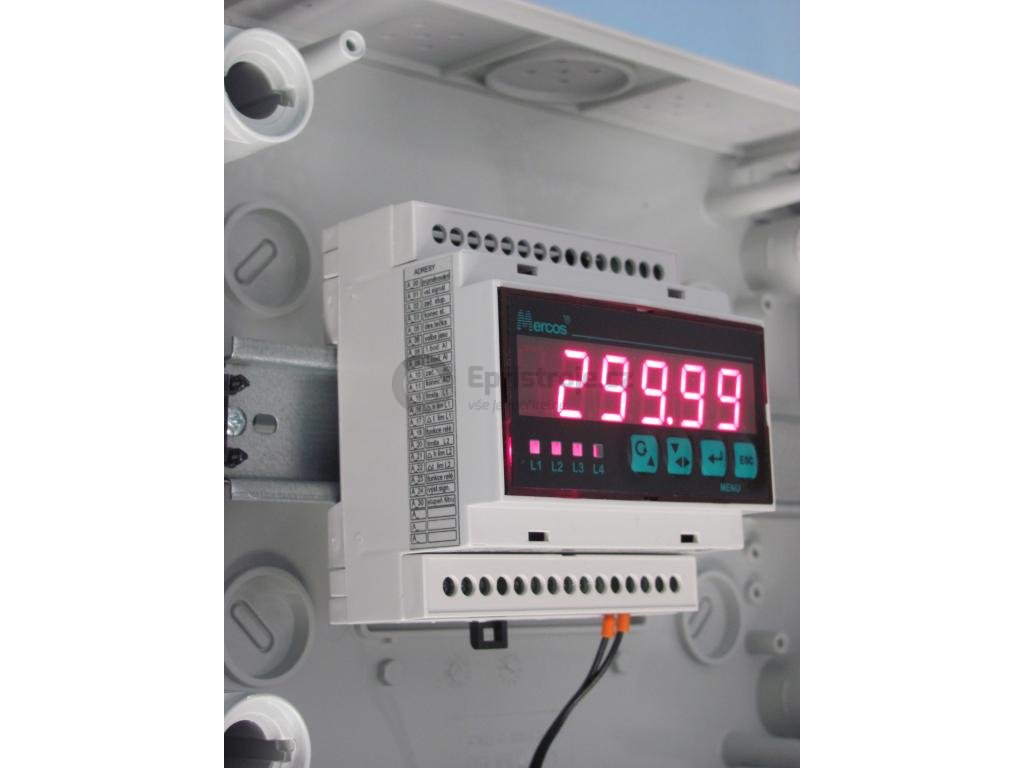

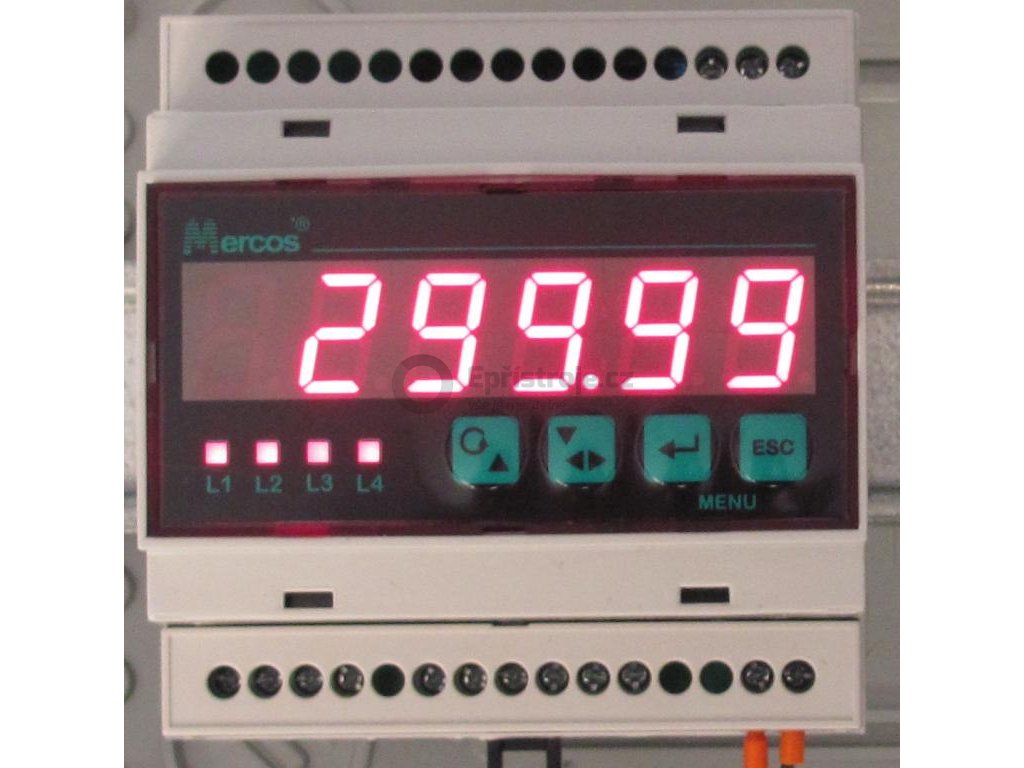

K nastavení všech funkcí v programovacím módu přístroje slouží na čelním panelu čtyři funkční tlačítka. Všechna nastavení přístroje jsou uložena v paměti EEPROM. Digitální ukazatel je vestavěn DIN lištové krabičky v modulu 5M určené pro montáž do rozvaděče. V základním provedení je přístroj osazen červeným displejem. Na přání zákazníka je možno přístroj dodat se zeleným displejem.
FUNKCE zobrazovače
- ZOBRAZOVÁNÍ měřené fyzikální veličiny
- VOLBA VSTUPNÍHO SIGNÁLU uživatelem
- PROVEDENÍ na DIN lištu v modulu 5M
- NASTAVENÍ STUPNICE v plném rozsahu uživatelem
- VOLBA FUNKCE VÝSTUPŮ uživatelem
- přímá – při dosažení limity relé nebo transistor sepne
- nepřímá – při dosažení limity relé nebo transistor rozepne
- HODNOTOVÁ HYSTEREZE pro limity stavitelná uživatelem
- ČÁSOVÁ HYSTEREZE pro limity stavitelná uživatelem
- HODNOTOVÁ HYSTEREZE pro limity stavitelná uživatelem
- VOLBA ANALOGOVÉHO VÝSTUPU uživatelem
- VOLBA JASU displeje uživatelem
- DIGITÁLNÍ FILTRY pro měřený signál
- bez filtrace ( základní filtrace 50 Hz )
- trendový filtr
- klouzavý průměr
- GALVANICKÉ ODDĚLENÍ
- napájení od: vstupního a výstupního signálu
- vstupní signál je galvanicky oddělen od výstupního signálu
- reléové výstupy jsou galvanicky odděleny
Doplňkové parametry
| Kategorie: | Regulátory - Indikátory |
|---|---|
| Záruka: | 2 roky |
