H6520 - snímač teploty, vlhkosti a CO2 s výstupem Ethernet a dvěma relé

Detailní popis produktu

H6520 - snímač teploty, vlhkosti a CO2 s výstupem Ethernet a dvěma relé

Snímač koncentrace oxidu uhličitého CO2 ve vzduchu, teploty a vlhkosti se dvěma výstupními relé. Měření CO₂ je založeno na dvoupaprskové metodě se dvěma zdroji. Dlouhodobá stabilita měření CO₂ je zaručena díky prověřenému nedispersivnímu infračervenému (NDIR) měřicímu článku CO₂. Unikátní patentovaný postup autokalibrace kompenzuje stárnutí infračerveného zdroje a zaručuje vysokou spolehlivost, dlouhodobou stabilitu a eliminuje potřebu periodické rekalibrace v místě použití.

Nejmodernější polymerní čidlo vlhkosti zaručuje dlouhodobou stálost údaje, odolnost vůči vodnímu kondenzátu. Snímače jsou určeny pro měření vzduchu bez agresivních příměsí. Měřená teplota a relativní vlhkost je dále přepočítávána na další vyjádření vlhkosti - teplotu rosného bodu, absolutní vlhkost, měrnou vlhkost, směšovací poměr nebo specifickou entalpii.

Releové výstupy
Dvě relé pro signalizaci alarmu nebo řízení externích zařízení. Každému relé lze přiřadit libovolnou měřenou veličinu. Relé lze též vzdáleně ovládat pomocí komunikačního protokolu ModbusTCP.

Dvouřádkový LCD displej
Výhodou je velký LCD displej pro současné zobrazení teploty, relativní vlhkosti, koncentrace CO2 nebo další vypočítané interpretace vlhkosti. Zobrazované veličiny jsou volitelné uživatelem. Displej lze vypnout.

Akustická signalizace
Překročení nastaveného limitního stavu může být signalizováno akusticky. Akustickou signalizaci lze vypnout. Akusticky signalizovaný alarm lze odvolat z klávesnice přístroje.

Ethernetové rozhraní
10Base-T/100Base-TX Ethernetové rozhraní se standardním RJ45 konektorem. IP adresu lze obdržet automaticky z DHCP serveru nebo nastavit ručně. Je podporován pouze Internet protokol verze 4.

CO2 koncentrace
Způsob vícebodové kalibrace čidla CO2 vede k vynikající přesnosti měření CO2 v celém rozsahu pracovních teplot. Díky tomu je čidlo schopno splnit náročné požadavky kladené na použití ve venkovním prostředí. Princip měření je založen na NDIR principu s duální vlnovou délkou, který automaticky kompenzuje proces stárnutí čidla. Čidlo je odolné proti znečištění a poskytuje bezůdržbový provoz a vynikající dlouhodobou stabilitu.

Teplota a vlhkost
Snímač je určen k měření z integrovaných senzorů teploty a vlhkosti. Teplotu lze zobrazovat ve stupních Celsia nebo Fahrenheita. Relativní vlhkost je měřena v procentech RH.

Humidex
Humidex (humidity index) je indexové číslo používané meteorology k popisu, jak průměrná osoba vnímá teplotu v kombinaci s vlhkostí. Udává se ve stupních Celsia. Pojem Humidex má původ v Kanadě.

Rosný bod a počítané veličiny
Měřená teplota a relativní vlhkost je dále přepočítávána na další vyjádření vlhkosti - teplotu rosného bodu, absolutní vlhkost, měrnou vlhkost, směšovací poměr nebo specifickou entalpii.

WWW server

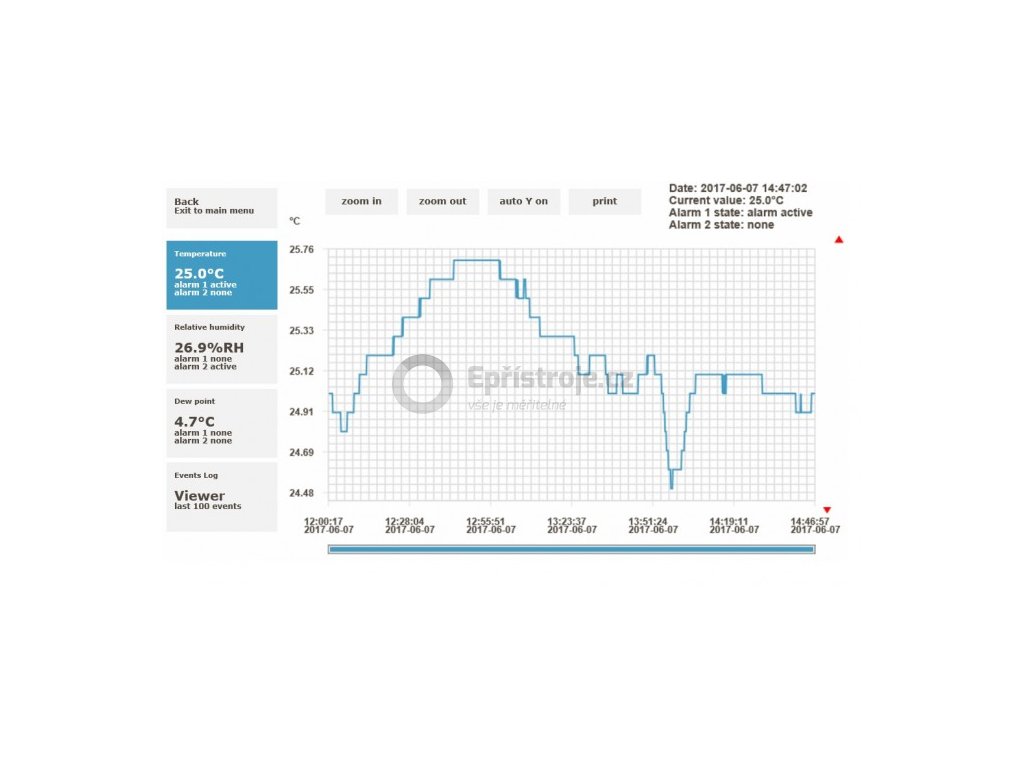

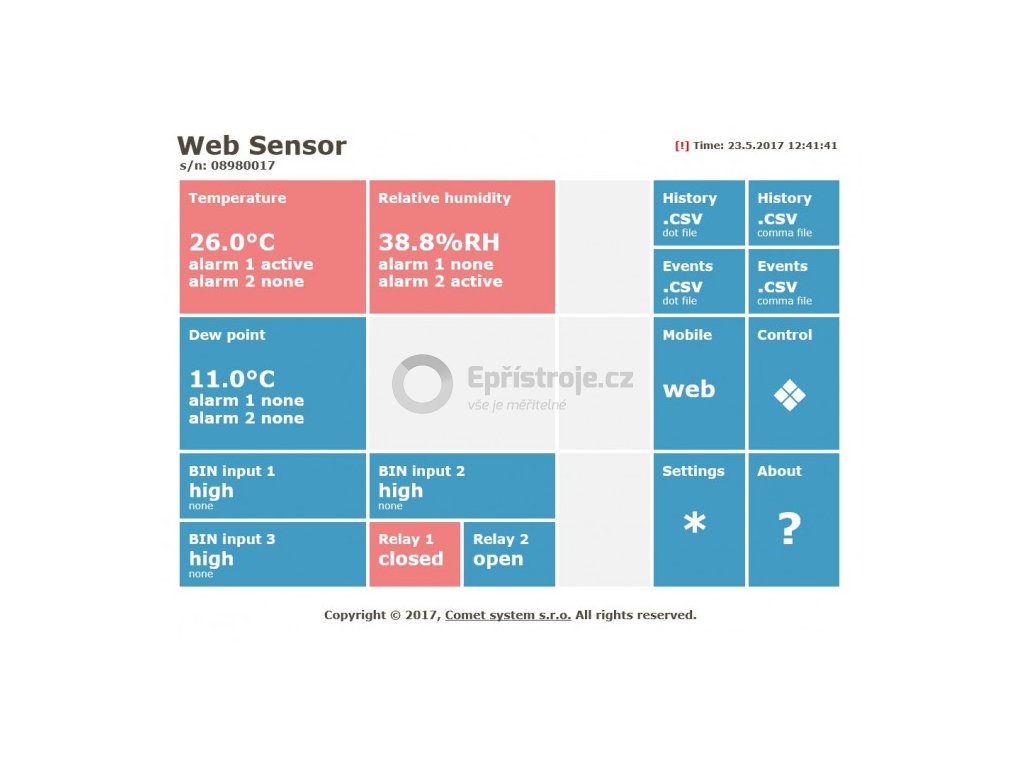

Aktuálně měřené hodnoty jsou přístupné přes zabudovaný web server. Přístroj umožňuje uživatelsky přizpůsobit design webových stránek.

Email
Při překročení nastavených mezí měřených hodnot jsou zasílány varovné emaily. Je podporována SMTP autentizace, ne však SSL.

Export historických dat do CSV
Historické hodnoty lze exportovat pro další zpracování do souboru CSV. Soubor CSV může být zpracován v tabulkovém procesoru jako Microsoft Excel nebo OpenOffice Calc. Jsou podporovány dva formáty CSV souborů - oddělené čárkou a středníkem. Časové značky v CSV soubory jsou zobrazovány, když je čas přístroje synchronizován SNTP serverem.

Technické parametry

• Výstup: Ethernet
• Měřená veličina: CO2 + relativní vlhkost + teplota
• Typ konstrukce: prostorový
• Provedení: průmyslový
• Rozsah teploty: -30 to +60°C
• Výstupní relé: Ano
• Dvoustavový vstup: Ne
• Lcd displej
• PoE: Ne
• Rozsah měření koncentrace CO2: 0 až 2000ppm
• Přesnost měření koncentrace CO2: ±(50ppm +2% z měření) při 25°C a 1013hPa
• Rozsah měření koncentrace CO2 (za příplatek): 0 až 10000ppm ±(100ppm +5% z měřené hodnoty) při 25°C a 1013hPa
• Rozsah měřené relativní vlhkosti vzduchu: 0 až 100%
• Přesnost měření relativní vlhkosti: ±2.5% relativní vlhkosti od 5 do 95% při 23°C
• Přesnost výstupu teploty: ±0.4°C
• Rozlišení: 0.1°C, 0.1%RH, 1ppm
• Interval měření teploty a relativní vlhkosti: 2s
• Interval měření CO2: 15s
• Podporované jednotky teploty: stupně Celsia, stupně Fahrenheita
• Počítané veličiny: rosný bod, absolutní vlhkost, specifická vlhkost, směšovací poměr, specifická entalpie
• Přesnost a rozsah výstupu teploty rosného bodu: - viz také podrobněji v grafu: ±1,5 °C při okolní teplotě T < 25°C a RV>30%; rozsah -60 až +80 °C
• Přesnost a rozsah výstupu absolutní vlhkosti: ±3g/m3 při okolní teplotě T < 40°C; rozsah 0 až 400 g/m3
• Přesnost a rozsah výstupu měrné vlhkosti: ±2g/kg při okolní teplotě T < 35°C; rozsah 0 až 550 g/kg
• Přesnost a rozsah výstupu směšovacího poměru: ±2g/kg při okolní teplotě T < 35°C; rozsah 0 až 995 g/kg
• Přesnost a rozsah výstupu specifické entalpie: ± 3kJ/kg při okolní teplotě T < 25°C; rozsah: 0 až 995 kJ/kg
• Teplotní kompenzace čidla vlhkosti: všechny teplotní rozsahy
• Rozsah provozních teplot: -30 až +60°C
• Krytí: IP30
• Počet reléových výstupů: 2
• Maximální spínané napětí, proud, výkon relé: 50V, 2A, 60VA
• Akustický alarm: ze zabudovaného akustického měniče - vypinatelný
• Připojení LAN: RJ-45 konektor, 10Base-T nebo 100Base-TX
• Komunikační protokol: WWW, ModbusTCP, SNMPv1, SOAP
• Protokoly alarmu: E-mail (SMTP podporována základní SMTP autentizace), SNMP Trap, Syslog
• Konfigurace: T-Sensor, Telnet, klávesnice
• Napájení: 9-30Vdc, spotřeba energie cca 1W
• Napájecí konektor: souosý, průměr 5.5 x 2.1 mm
• Rozměry: 136 x 213 x 45mm (š x v x h), délka stonku 75mm
• Hmotnost: cca 340 g

Rozsah dodávky

• Snímač teploty, vlhkosti, CO2 - H6520
• Stručný návod k použití
• Kalibrační list od výrobce
