Měřicí sonda pro vysoké napětí H40

Detailní popis produktu

Měřicí sonda pro vysoké napětí H40

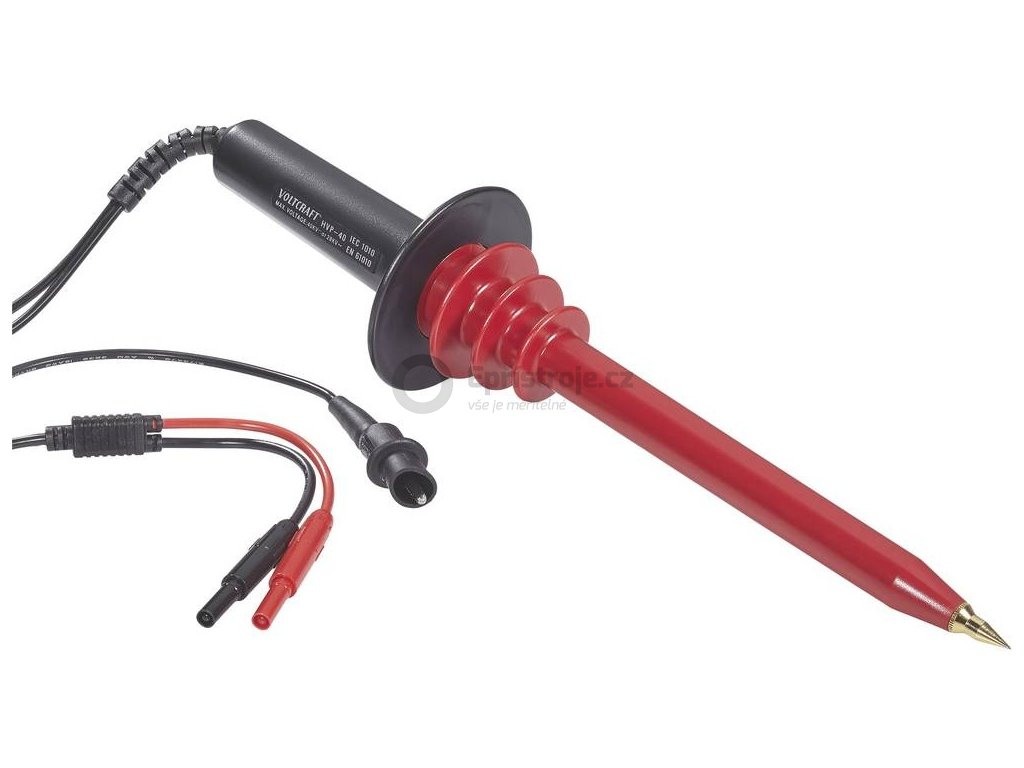

Tuto vysokonapěťovou sondu lze v praxi použít jednak s měřicím hrotem a nebo s háčkem, který je součástí dodávky (viz. obrázek).

Technická data

• Max. napětí: 28 kV/AC (50/60 Hz)
  • Přesnosti:
    • ACV (od 1kV do 15kV)..... 2%
    • ACV (od 15kV do 28kV)..... 3%
• Max. napětí: 40 kV/DC
  • Přesnosti:
    • DCV (od 1kV do 20kV)..... 1%
    • DCV (od 20kV do 40kV)..... 2%
• Dělící poměr: 1000 : 1
• Vstupní odpor (impeance): 1000 MΩ
• Výstupní impedance (odpor) : cca 1,1 MΩ (vstupní impedance multimetru/osciloskopu by neměla být nižší než 10 MΩ)
• Připojení přes standardní banánkové zástrčky 4 mm
• Délka kabelu 1 m
• Rozsah provozních teplot: 0 až 50°C

Poznámka k provádění měření

• Při měření vysokého napětí nejprve vypněte zdroj vysokého napětí
• Nejdříve spojte multimetr/osciloskop s černým a červeným výstupem sondy
• Nastavte na multimetru/osciloskopu stejnosměrné nebo střídavé napětí podle toho, zda se bude při měření jednat o DC (max. 40 kV) nebo AC napětí (max. 28 kV)
• Pokud je to možné nastavte ručně rozsah měření na 40V (40V x 1000 = 40.000V, poměr výstupu je 1:1000)
• Krokosvorku černého vedení spojte s "nějakým dobrým uzemněním"
• Nyní spojte měřicí hrot s měřeným objektem
• Předtím než zapnete zdroj vysokého napětí, přesvědčte se, že se žádnou částí těla nedotýkáte měřeného zařízení
