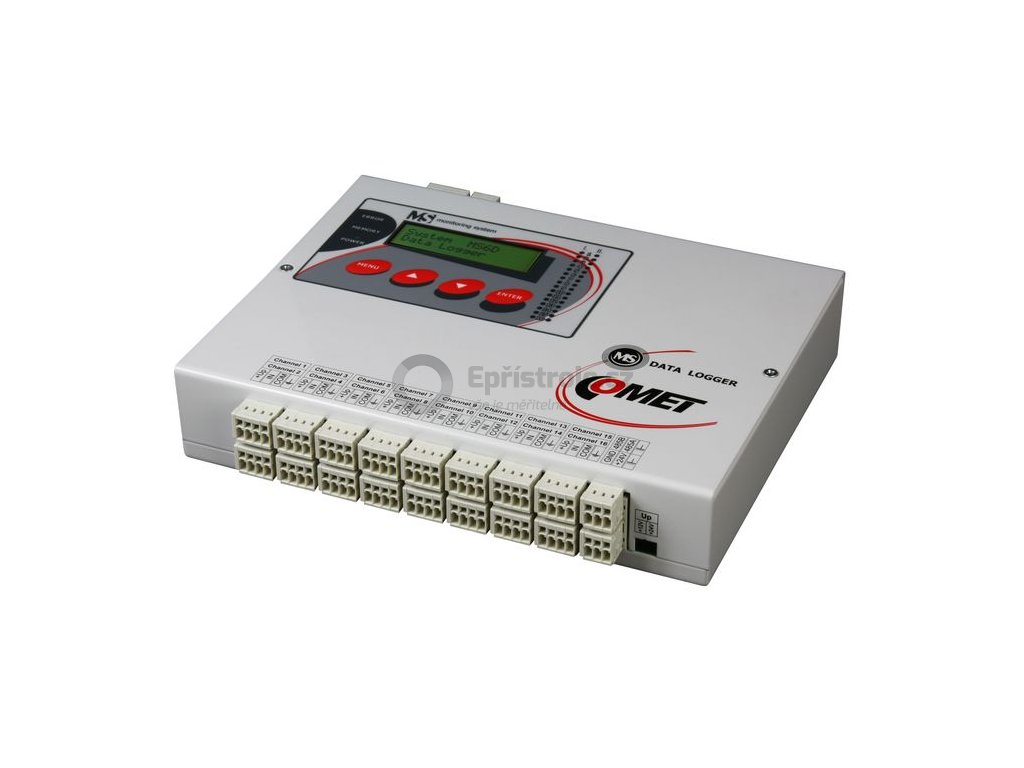

MS6D | Měřicí a záznamová ústředna

Záznamové ústředny jsou určeny pro měření, záznam, vyhodnocení a následné zpracování vstupních elektrických veličin, které podléhají relativně pomalým změnám (>1s). Ve spojení s patřičnými snímači a převodníky jsou vhodné pro monitoring fyzikálních veličin.

Zařízení obsahuje kalibrační list od výrobce s deklarovanými metrologickými návaznostmi etalonů vychází z požadavků normy ČSN EN ISO/IEC 17025. Kalibrační list je vždy dle osazených modulů.
Pokud je zákazníkem udána požadovaná konfigurace vstupů ústředny, kalibrační list dokládá kalibraci vstupů dle této požadované konfigurace - maximálně jeden rozsah pro každý ze 16 vstupů.

Technické parametry

• Celková kapacita paměti: 2MB (až 480 000 naměřených údajů)s)
• Typ paměti: vnitřní zálohovaná SRAM paměť
• Způsob ukládání dat do paměti: necyklický - po zaplnění paměti se záznam zastaví cyklický - po zaplnění paměti se nejstarší hodnoty přepisují novými
• Interval záznamu: individuálně nastavitelný pro každý vstupní kanál od 1 sekundy do 24 hod
• Údaj o čase: zálohované hodiny reálného času s rozlišením 1s
• Rozlišení AD převodníku - analogové kanály: 16 bitů, doba převodu cca 60ms/kanál

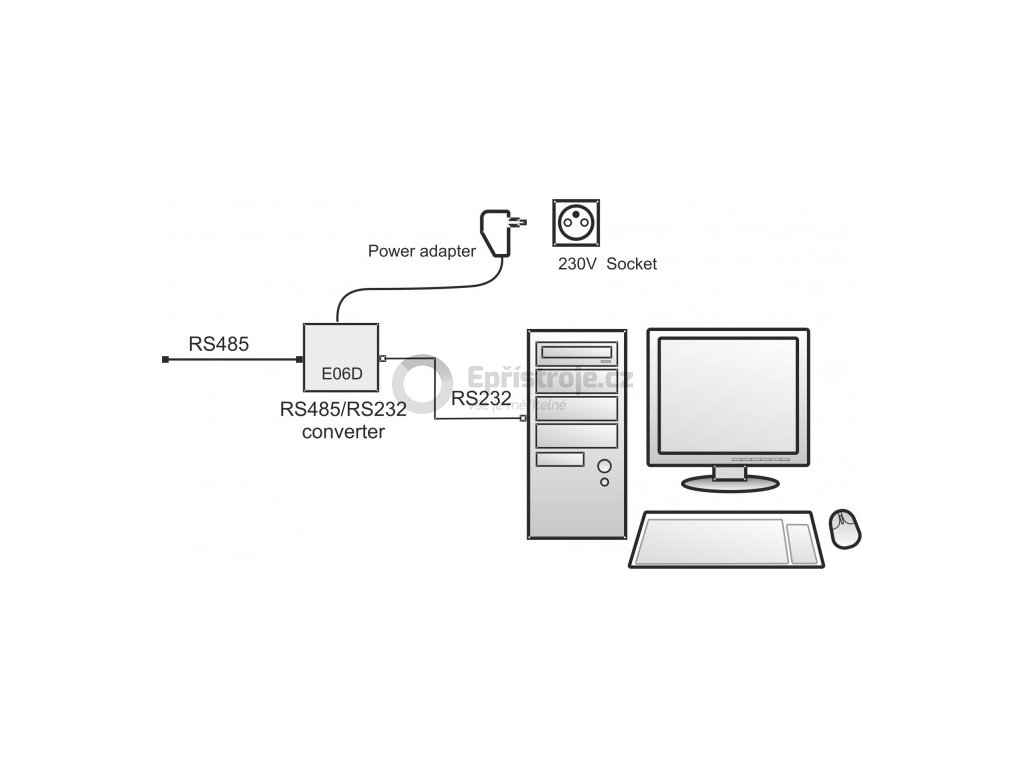

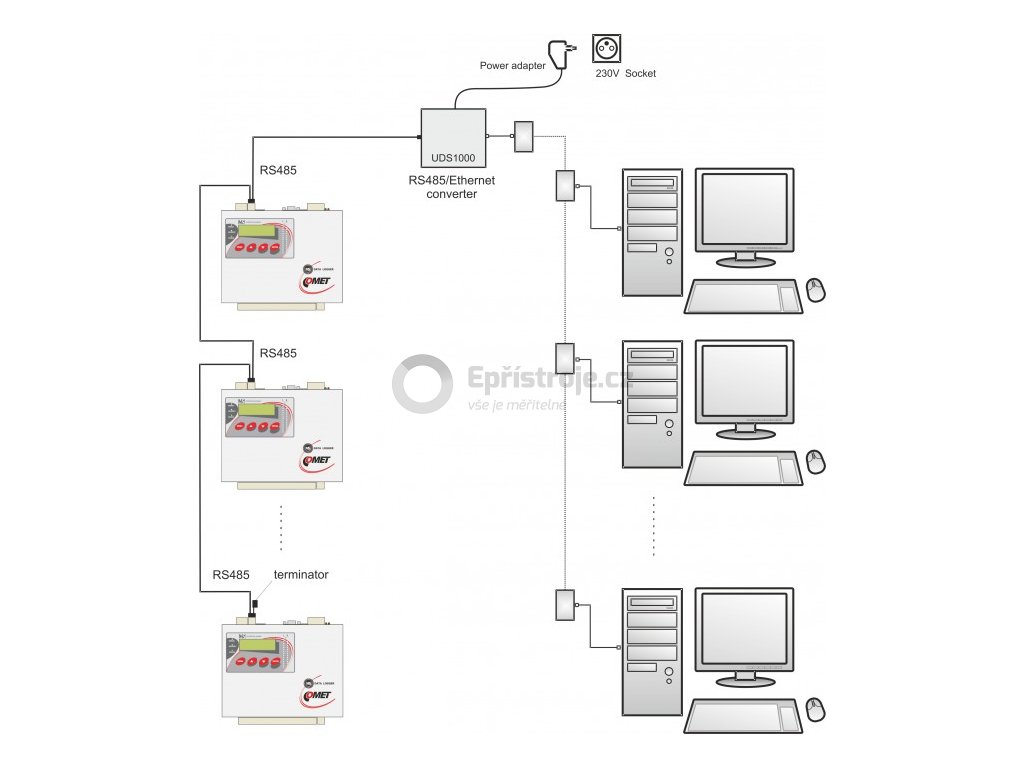

• Komunikační rychlosti: 9600, 19200, 57600, 115200 Bd, 230400* Bd (* pro USB, Ethernet)
• Krytí: IP20
• Rozsah provozní teploty ústředny: 0 až +50°C
• Napájení: 24Vdc, odběr samotné ústředny cca 80 mA
• Rozměry včetně konektorů: 215 x 225 x 44 mm (Š x H x V)
• Hmotnost: cca 800 g

Zařízení umožňuje

• 16 softwarově programovatelných vstupů
• měřit a zpracovávat 1 až 16 vstupních veličin
• každý z 16 kanálů nabízí možnost nastavení virtuálního kanálu (počítatelný)
• pořizovat autonomní časový záznam měřených veličin
• vytvářet alarmové stavy

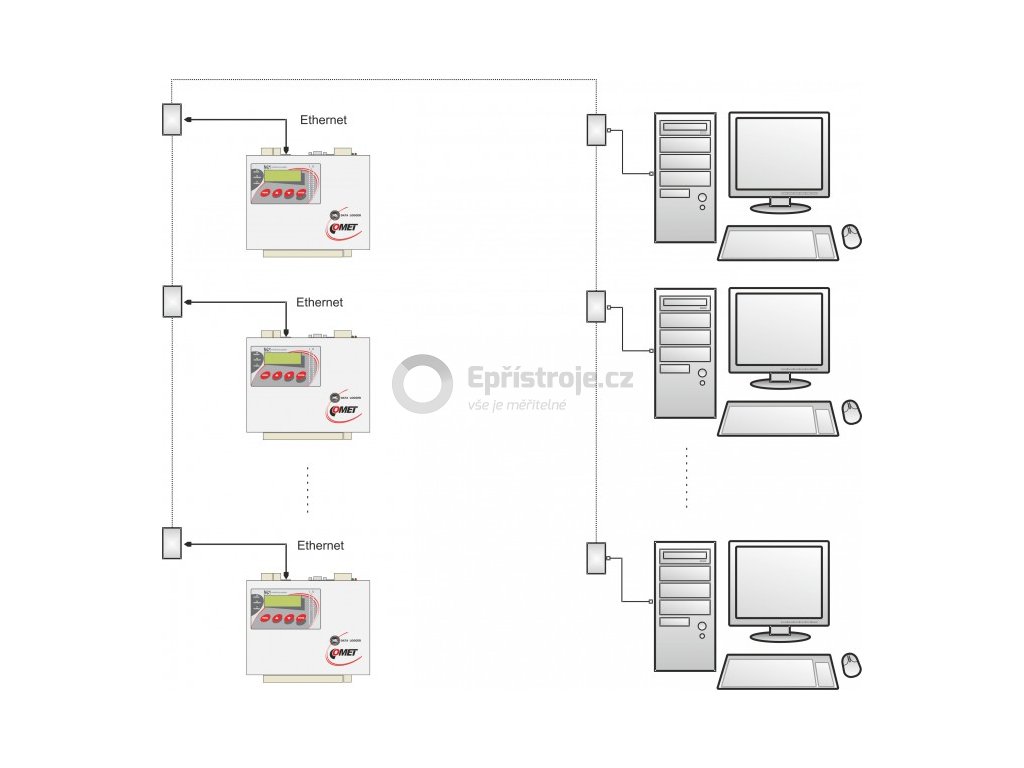

• na základě vzniklých alarmů vykonávat další akce (akustická, optická signalizace, ovládání reléových výstupů, vysílání SMS zpráv, ovládání telefonního hlásiče, předávání zpráv pomocí různých protokolů Ethernetového rozhraní atd.)
• on-line monitorovat naměřené hodnoty a stavy

Každý z 16 kanálů nabízí

• nezávislé nastavení hystereze, zpoždění
• nastavení až čtyř podmínek pro vznik poplachu

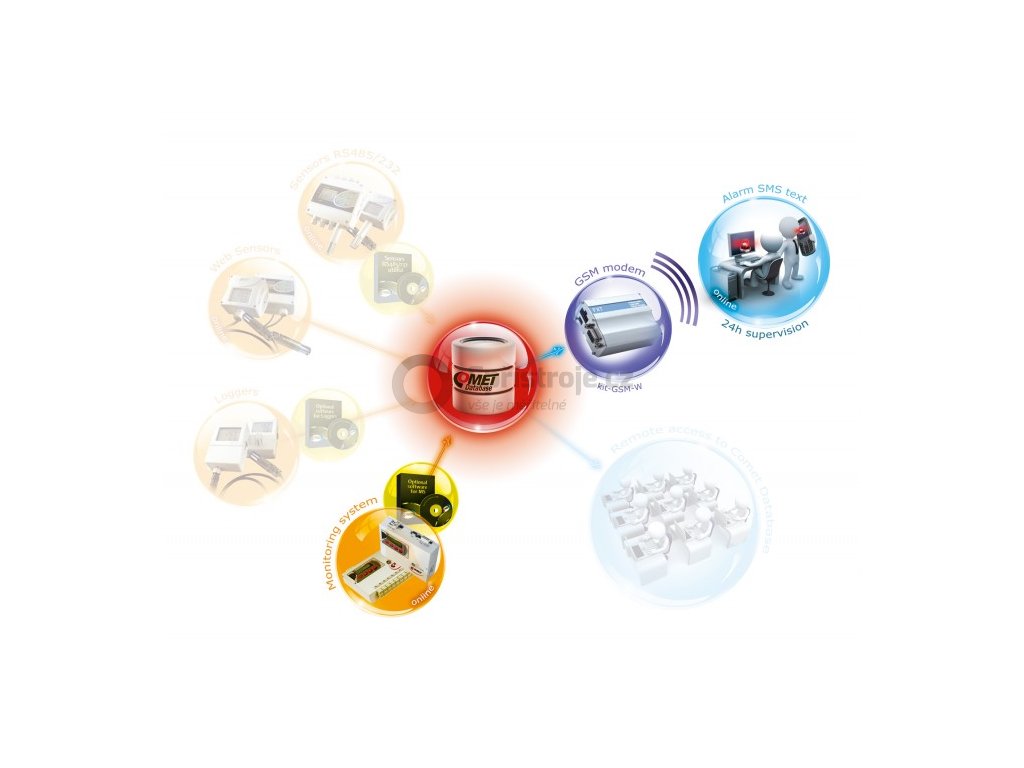

Alarmování prostřednictvím

• GSM modemu
• Emailové zprávy
• Telefonního dialeru
• Integrovaného bzučáku
• Externí sirény nebo světla
• Sepnutí relé

Použití

• potravinářský průmysl - HACCP
• farmaceutický průmysl
• transfúzní stanice, lékárny
• datová centra, serverovny
• vytápění, klimatizace, chlazení
• energetický management budov
• skladové hospodářství
• výzkum a vývoj
