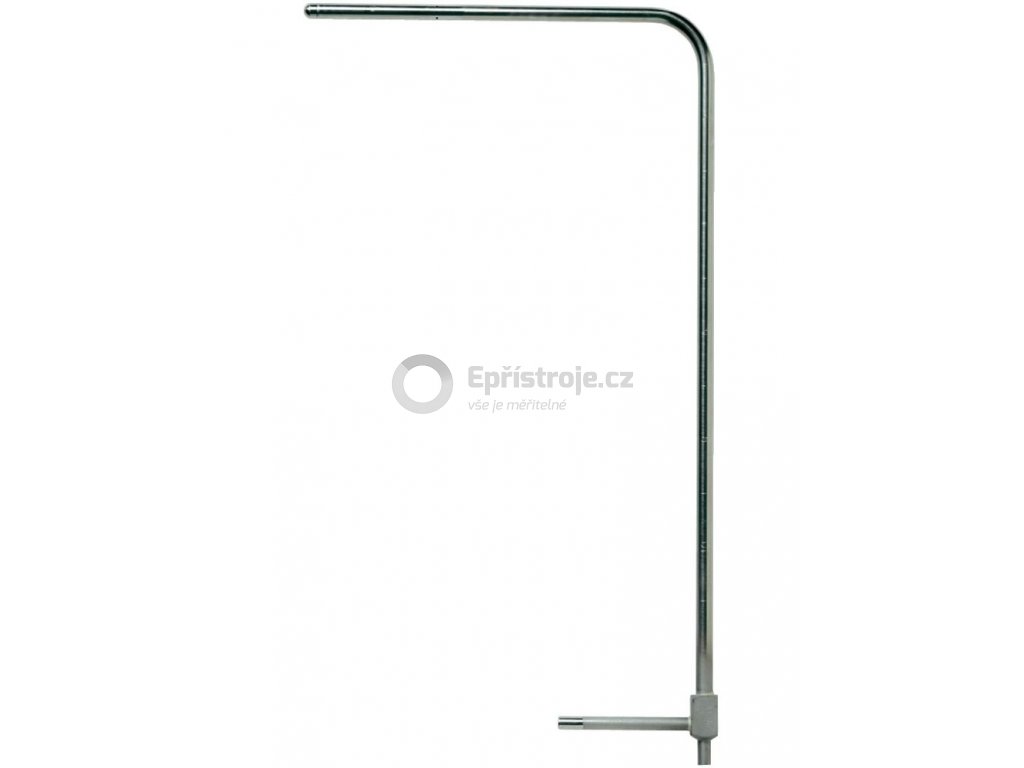

Pitotova trubice pro měření rychlosti proudění vzduchu FLUKE 922

Detailní popis produktu

Pitotova trubice pro měření rychlosti proudění vzduchu FLUKE

Pitotova trubice se běžně používá pro měření rychlosti vzduchu v potrubí pomocí snímáním tzv. dynamického a statického tlaku vzduchu

Čím vyšší rychlost proudění vzduchu tím je také větší rozdíl mezi oběma měřenými tlaky

Rychlost proudění se vypočítává z naměřených rozdílů tlaku (dynamický - statický)

Technické parametry

• Velikost pitotovi trubice: cca 300 mm
• Rozměry pitot trubice:
• Ø 8 mm
• délka cca 300 mm
• délka "nosu" trubice 180 mm
• Ø pro připojení odběrových trubiček 6 mm

Pozn.:
Vzhledem k tomu, že průtok vzduchu potrubím je turbulentní při různých rychlostech, doporučuje se provádět více měření po celém průřezu potrubí pro zajištění co nejpřesnějšího měření. Tzn. že pouhým jediným měřením neobsáhnete skutečnou/celkovou rychlost vzduchu v potrubí (přesného měření dosáhnete vícenásobným měření).
Při instalaci trubice do potrubí se ujistěte, že nos Pitotovy trubice je rovnoběžný se stěnou potrubí a směřuje proti proudění vzduchu.
Provádějte měření vždy na dlouhých a rovných úsecích potrubí (pokud je to možné).
Vyvarujte se instalace do míst bezprostředně za "kolena", ventily, dmychadla a jiné překážky, které ještě více rozviřují proud vzduchu.
