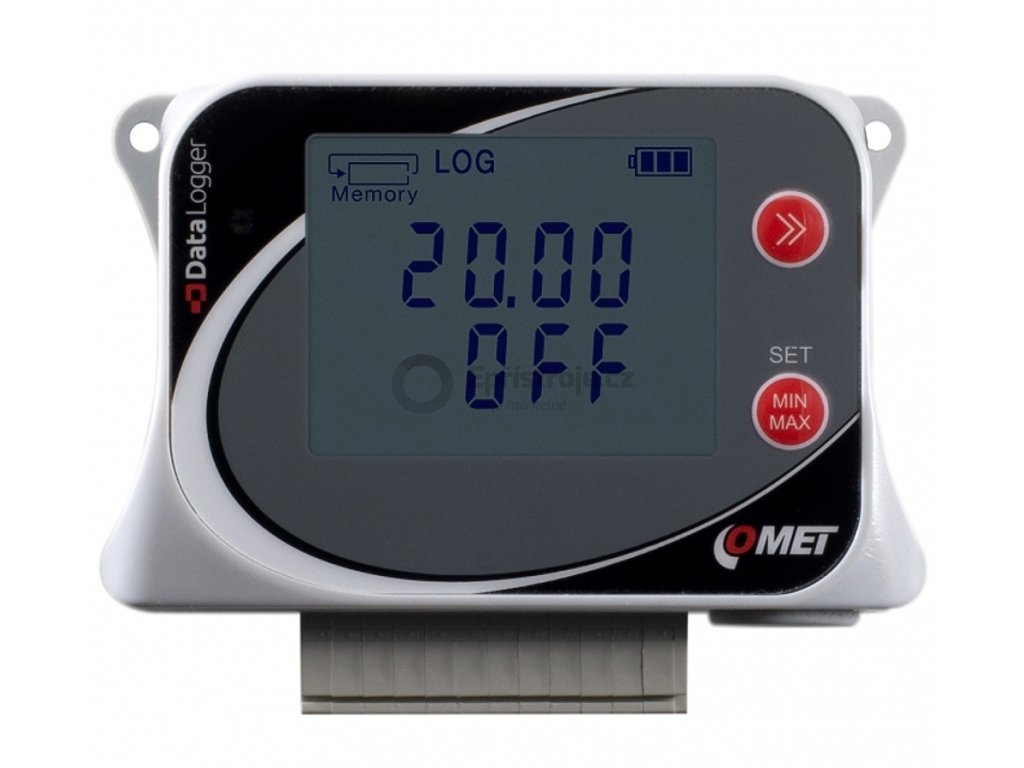

U6841 | Datalogger se 3 vstupy pro záznam proudu 0-20 mA a 1 binárním vstupem
Kód: U6841Související produkty
Detailní popis produktu
U6841 | Datalogger se 3 vstupy pro záznam proudu 0-20 mA + 1 binárním vstup
Datalogger je určen pro záznam ze tří vstupů proudu 0-20 mA a jednoho binárního vstupu.
Záznam je prováděn do energeticky nezávislé elektronické paměti. Údaje lze kdykoli přenést do osobního počítače přes rozhraní USB-C.
V případě překročení nastavených mezí jsou alarmy indikovány na přístroji pomocí LED, LCD a akusticky.
Záznamník obsahuje kalibrační list s deklarovanými metrologickými návaznostmi etalonů, který vychází z požadavků normy ČSN EN ISO/IEC 17025.
Technické parametry
| Měřená veličina | 3x proud + 1x dvoustavový signál |
| NAPĚŤOVÝ VSTUP | |
| Rozsah měřeného proudové smyčky | 0 až 20 mA DC |
| Přesnost měření proudové smyčky | ±20 μA |
| Rozlišení měření proudu | lepší než 1 μA |
| Vstupní odpor | cca 100 Ω |
| Minimální proud | 0 mA (rozpojený obvod) |
| Maximální proud | omezen na cca 40 mA |
| BINÁRNÍ VSTUP | |
| Parametry napěťového kontaktu | vstupní napětí pro úroveň „L“: < 0,8 V vstupní napětí pro úroveň „H“: > 2 V minimální připojitelné napětí: 0 V maximální připojitelné napětí: +30 V DC |
| Parametry beznapěťového kontaktu | odpor kontaktu pro stav „sepnuto“: < 10 kΩ; odpor kontaktu pro stav „rozepnuto“: > 2 MΩ; napětí na rozepnutém kontaktu: cca 3 V |
| HLAVNÍ TECHNICKÁ DATA | |
| Rozsah provozní teploty dataloggeru | -20 až +60 °C |
| Kanály | 3x proudový vstup; 1x binární vstup |
| Celková kapacita paměti | 500 000 hodnot (v necyklickém záznamu) 350 000 hodnot (v cyklickém záznamu) |
| Interval záznamu | nastavitelný od 1 sekunda do 24 hodin |
| Obnovení displeje a stavu alarmů | nastavitelné 1 s, 10 s, 1 min |
| Volby typu záznamu | necyklický - po zaplnění paměti se záznam zastaví; cyklický - po zaplnění se nejstarší hodnoty nahrazují novými |
| Hodiny reálného času | rok, přestupný rok, měsíc, den, hodina, minuta, sekunda |
| Napájení | Lithiová baterie 3,6V, velikost AA (je součástí dodávky) |
| Krytí | IP20 |
| Rozměry | 61 x 93 x 32 mm |
| Hmotnost | cca 120 g |
Popis dataloggeru
Tento model slouží pro měření až tří signálů z proudových smyček (0 až 20) mA DC a umožňuje monitorovat jeden binární vstup. Proudové vstupy jsou pasivní a nejsou navzájem galvanicky oddělené. To znamená, že z přístroje nelze napájet připojené snímače po proudové smyčce a záporné svorky („-“) jsou mezi sebou navzájem propojené. Tyto skutečnosti je nutno vzít v úvahu při návrhu zapojení přístroje do obvodu. Nesprávným zapojením může dojít ke znehodnocení měřených hodnot. Proudovými vstupy lze bez problémů měřit i standardizované výstupy (4 až 20) mA. Binární vstup slouží pro monitorování napěťového signálu nebo signálu z beznapěťového kontaktu. Změny binárního vstupu se zaznamenávají okamžitě, bez ohledu na nastavený interval záznamu. Pro bezpečné zachycení musí stav na vstupu trvat nejméně 1 s. Tento vstup umožňuje zachytávat stavy napětí připojeno/nepřipojeno.
Vstupní signály se připojují do svorkovnice, přístroj má krytí IP20. Z důvodů nízkého krytí není přístroj vhodný do prašných míst nebo do míst, kde se vyskytuje voda. Maximální délka vodičů ke vstupům nesmí překročit 30 m. Je doporučeno používat stíněné kabely. Baterii v přístroji nelze nabíjet.
Způsob připojení
Doplňkové parametry
| Kategorie: | Dataloggery elektrických veličin |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.25 kg |
