USB osciloskop Voltcraft DSO-3074 | 4kanálový | šířka pásma 70 MHz
Kód: DM4210Související produkty
Detailní popis produktu

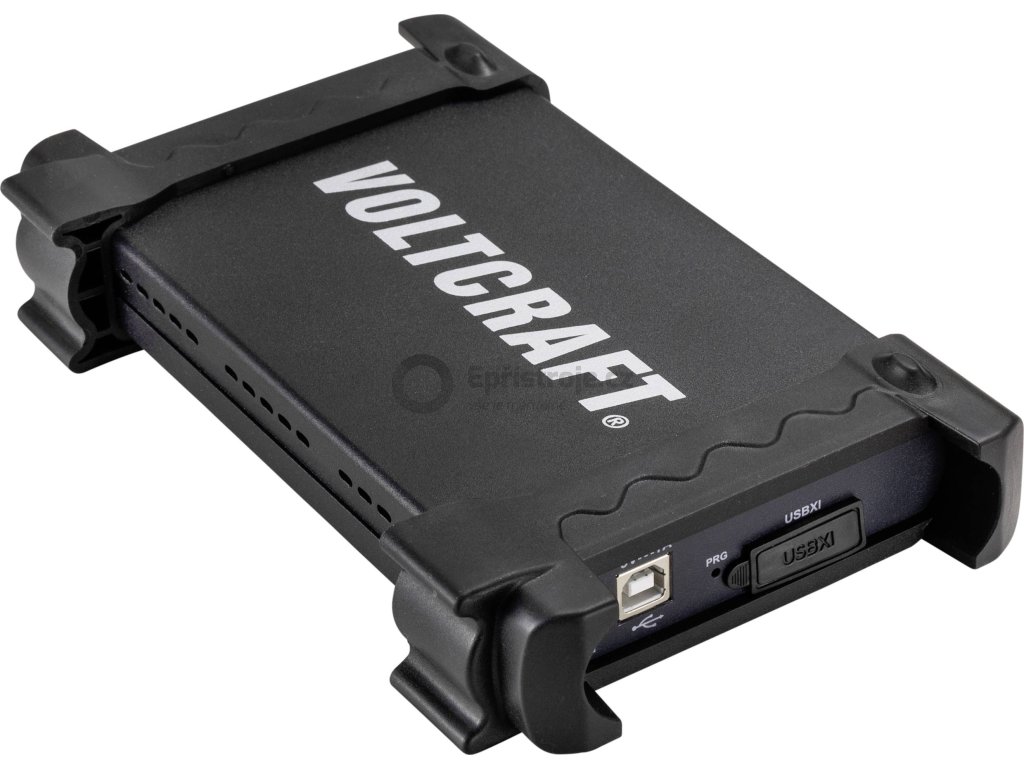

USB osciloskop Voltcraft DSO-3074 | 4kanálový | šířka pásma 70 MHz
- USB osciloskop je určen pro použití v kombinaci s počítačem se systémem Windows® s rozhraním USB 2.0 jako plně digitální paměťový osciloskop (DSO) pro vizualizaci měřených elektrických veličin (signálů)
- Pro měření jsou k dispozici čtyři nezávislé vstupní kanály
- Sondy jsou připojeny k mudulu osciloskopu přes BNC konektory.
- Obsluha a zobrazení se provádí pomocí přiloženého měřicího programu. Zobrazení je ekvivalentní skutečnému osciloskopu.
- Maximální vstupní proměnné uvedené na zařízení nesmí být nikdy překročeny.
Parametry
| Počet měřicích vstupů | 4 samostatné kanály (CH1, CH2, CH3, CH4) |
| Šířka pásma | 70 MHz |
| Vstupní impedance | 1 MΩ // 25 pF |
| Max. vstupní napětí | CH1-CH4: 35 V/DC nebo 35 Vp/AC |
| Vstupní spojení | DC, AC, GND |
| Poměr sondy | 1:1, 10:1, 100: 1,1000:1 |
| Kategorie měření | CAT I |
| Vlastnosti osciloskopu | s pamětí (DSO) |
| Režim spouštění (trigger) | auto, ruční, samostatně |
| Vzorkovací frekvence na kanál | 250 MS/s |
| Vertikální výchylka | 10 mV/dílek - 5 V /dílek |
| Vertikální přesnost | ±3 % |
| Časová základna | 5 ns/dílek - 500 s/dílek |
| Přesnost časové základny | ± 50 ppm (≥1 MS) |
| Rozlišení | 8 bit |
| Kompatibilita SW | Windows XP a vyšší |
| Napájení | prostřednictvím USB portu |
| Hmotnost | cca 900 g |
| Rozměry | 190 x 100 x 35 mm |
| Rozsah dodávky | USB osciloskop Voltcraft DSO-3074 USB napájecí kabel obslužný SW |
POZN.: Měřicí sondy nejsou součástí dodávky
Doplňkové parametry
| Kategorie: | Osciloskopy |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 1 kg |
